KENALI TASBLOCK

Sistem IBS Tasblock & Cara Pemasangan

Mulakan dengan gambaran sistem, kenali komponennya, kemudian lihat demonstrasi pemasangan dan pembongkaran. Maklumat teknikal terperinci berada di bahagian akhir.

01Gambaran sistem

Satu sistem. Lihat bagaimana ia bersambung.

Daripada panel kepada ruang — terokai bagaimana komponen Tasblock disusun melalui animasi pengeluar.

01Kenali panel
02Lihat sambungan
03Bayangkan ruang

Terokai komponen

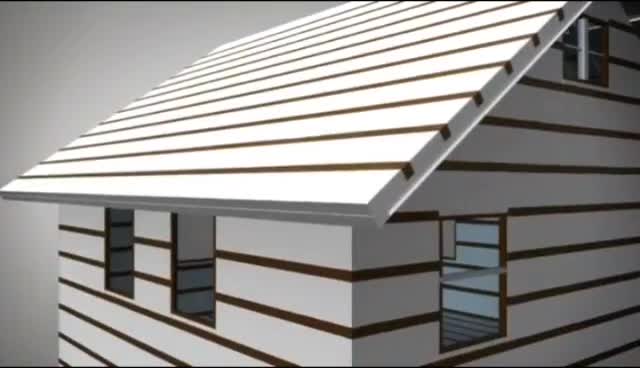

Animasi sistem — Tasblock (M) Sdn. Bhd. · Animasi70 saat

02Komponen

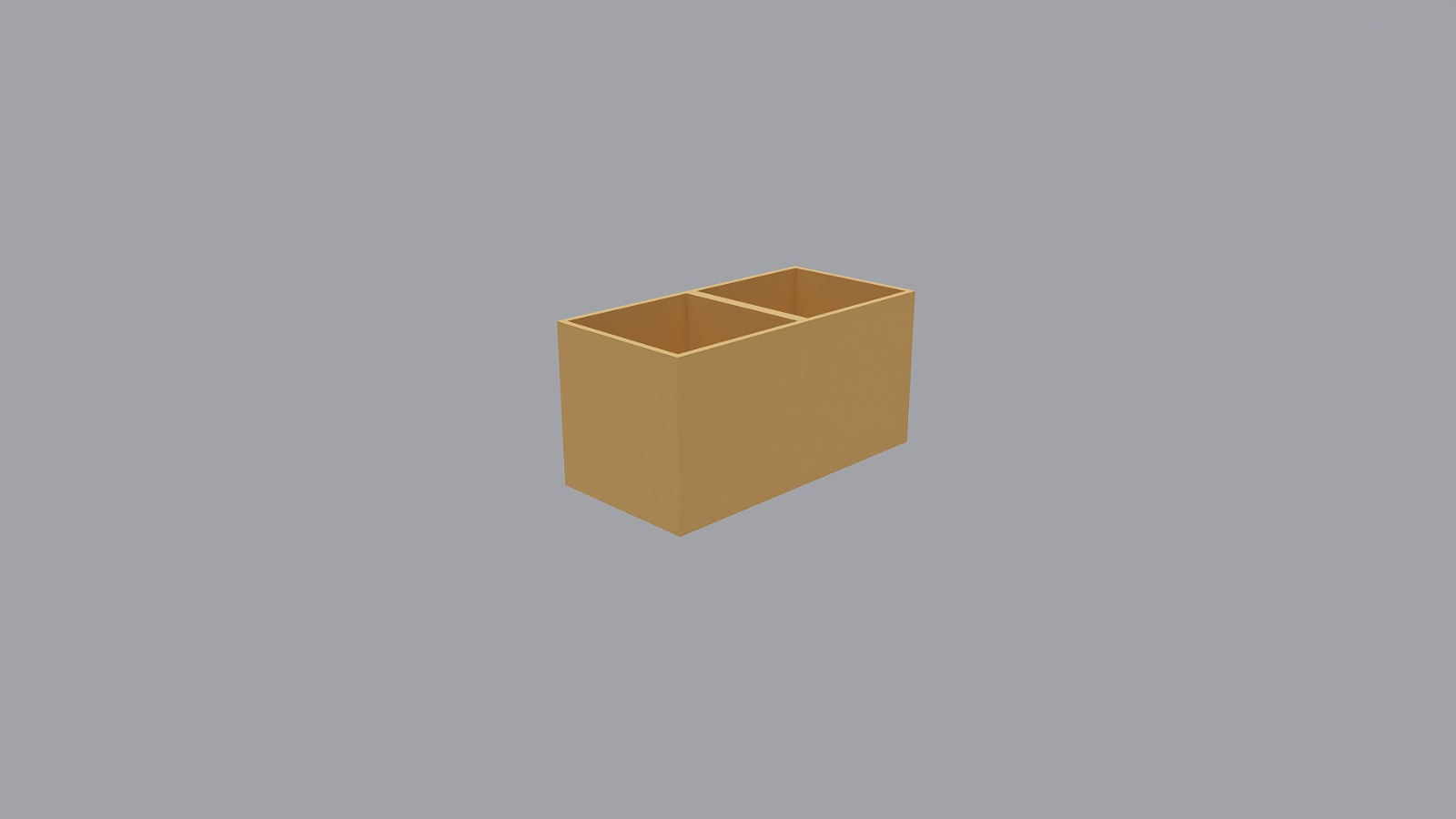

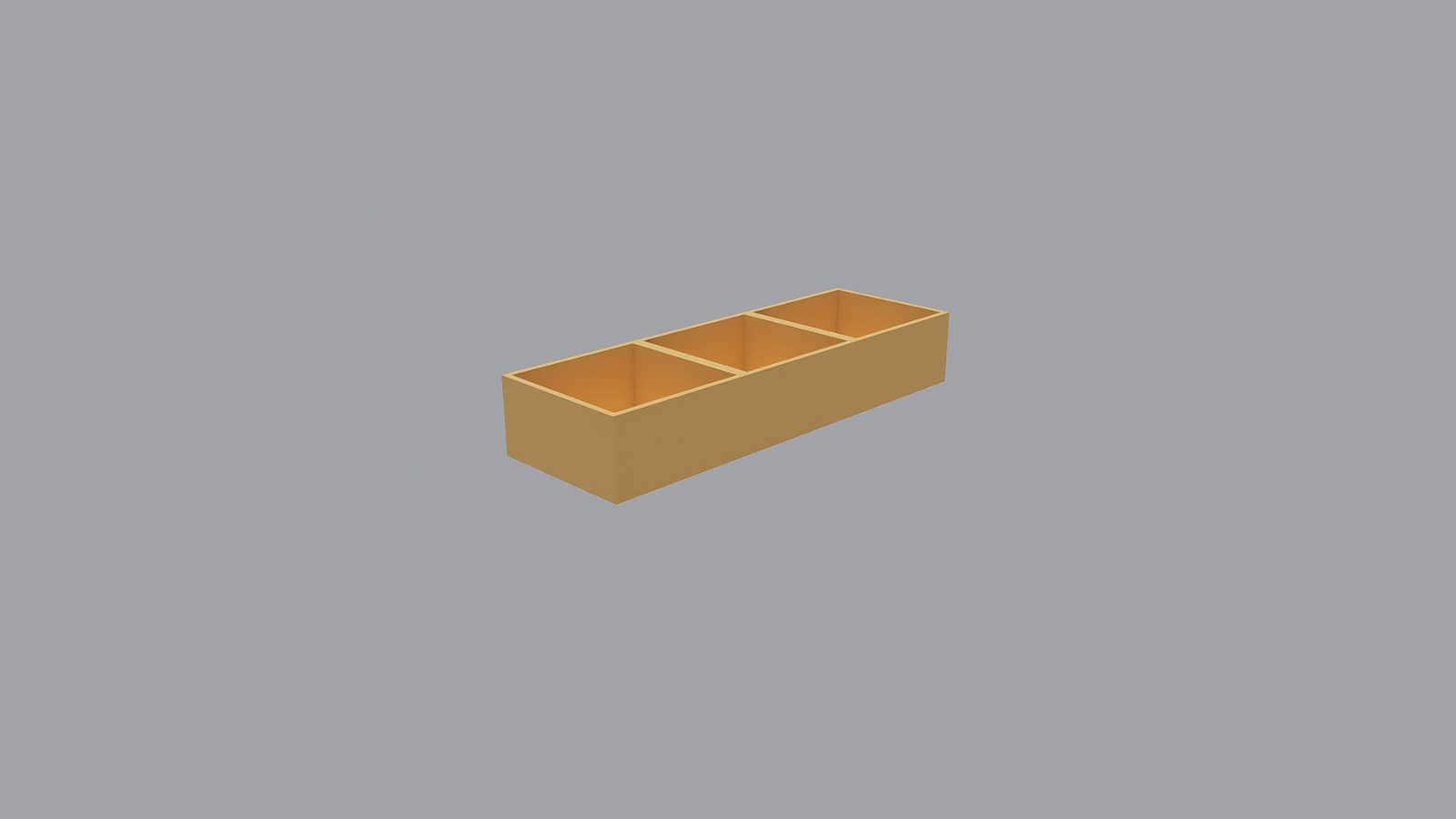

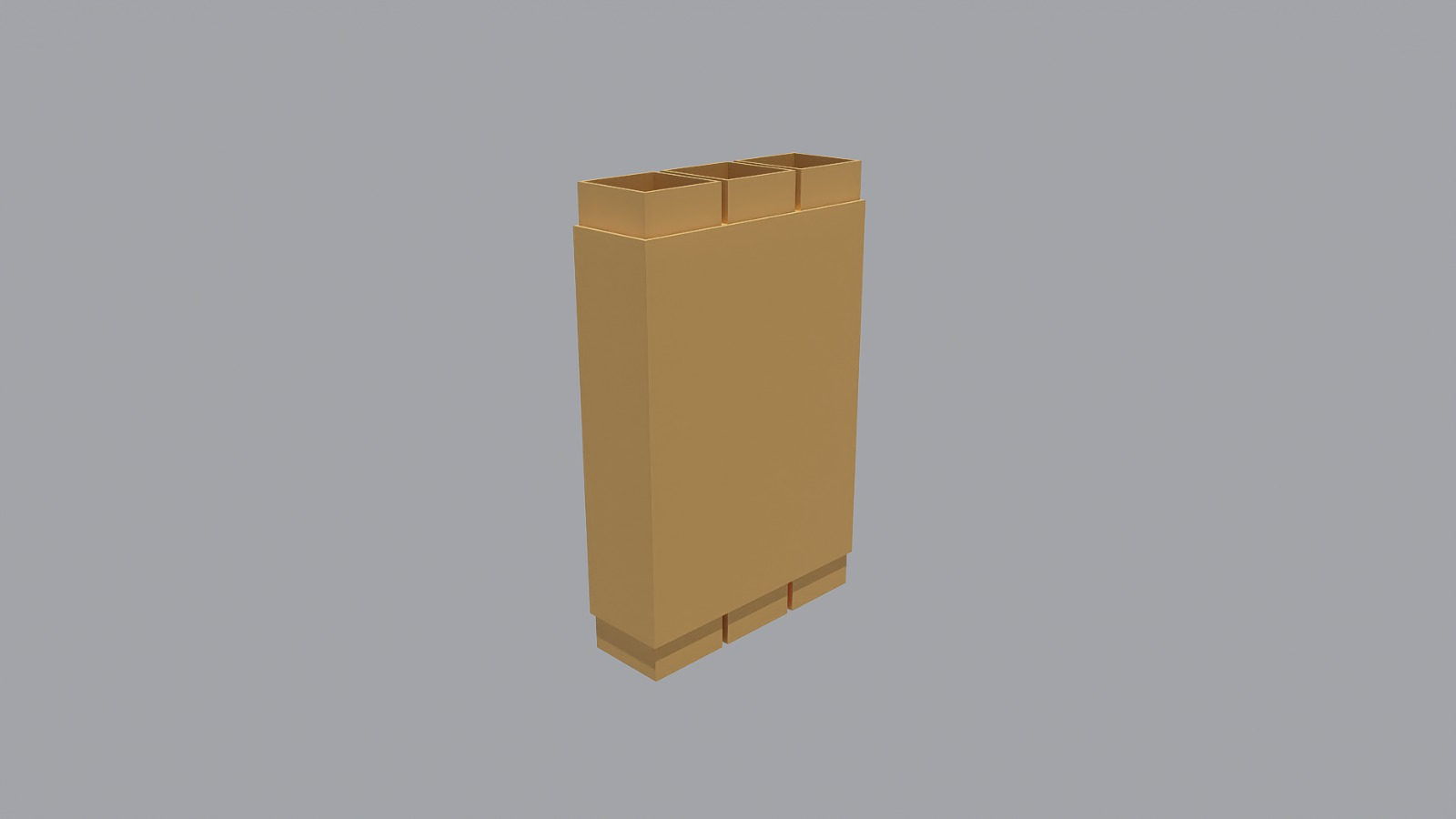

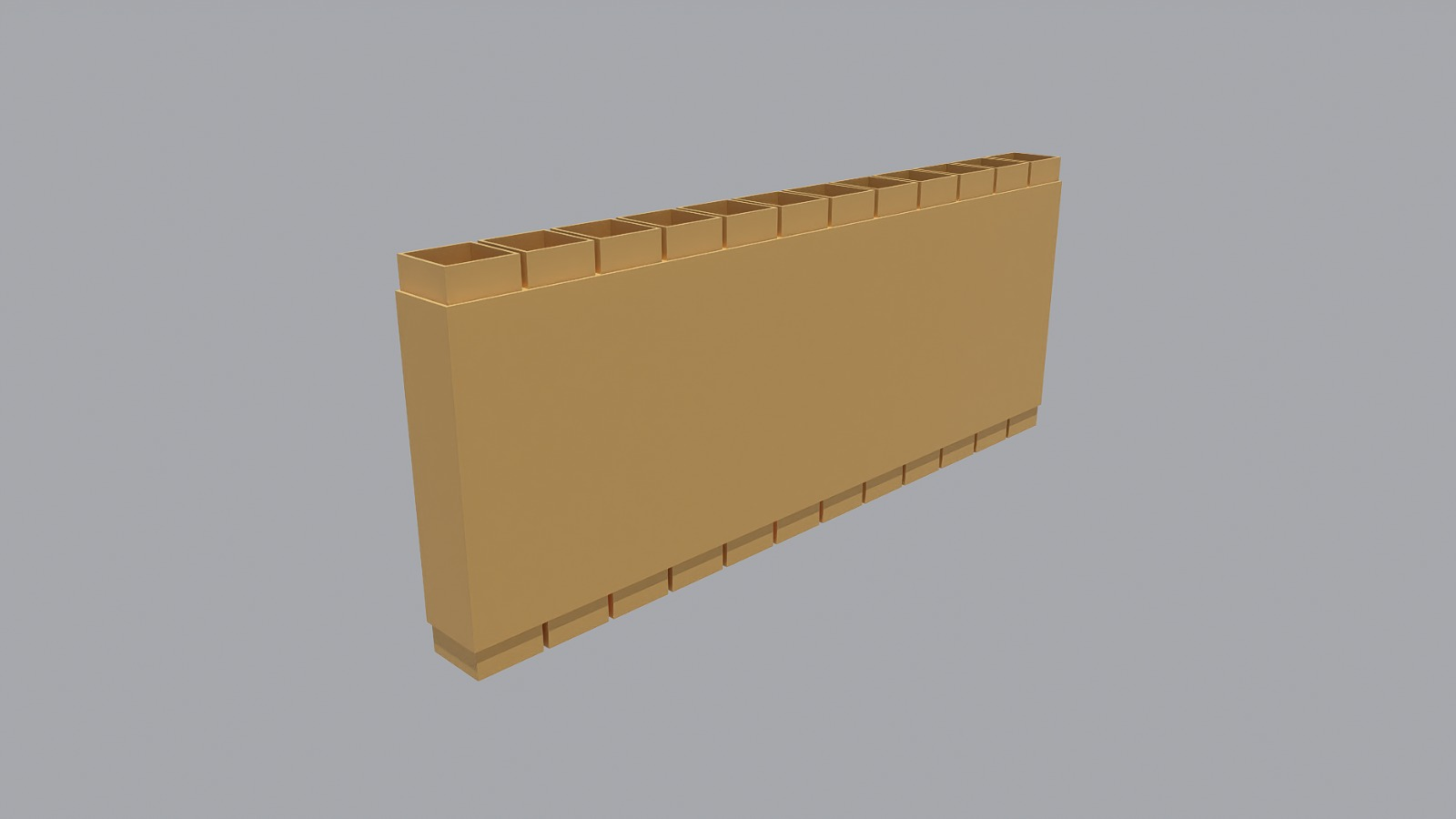

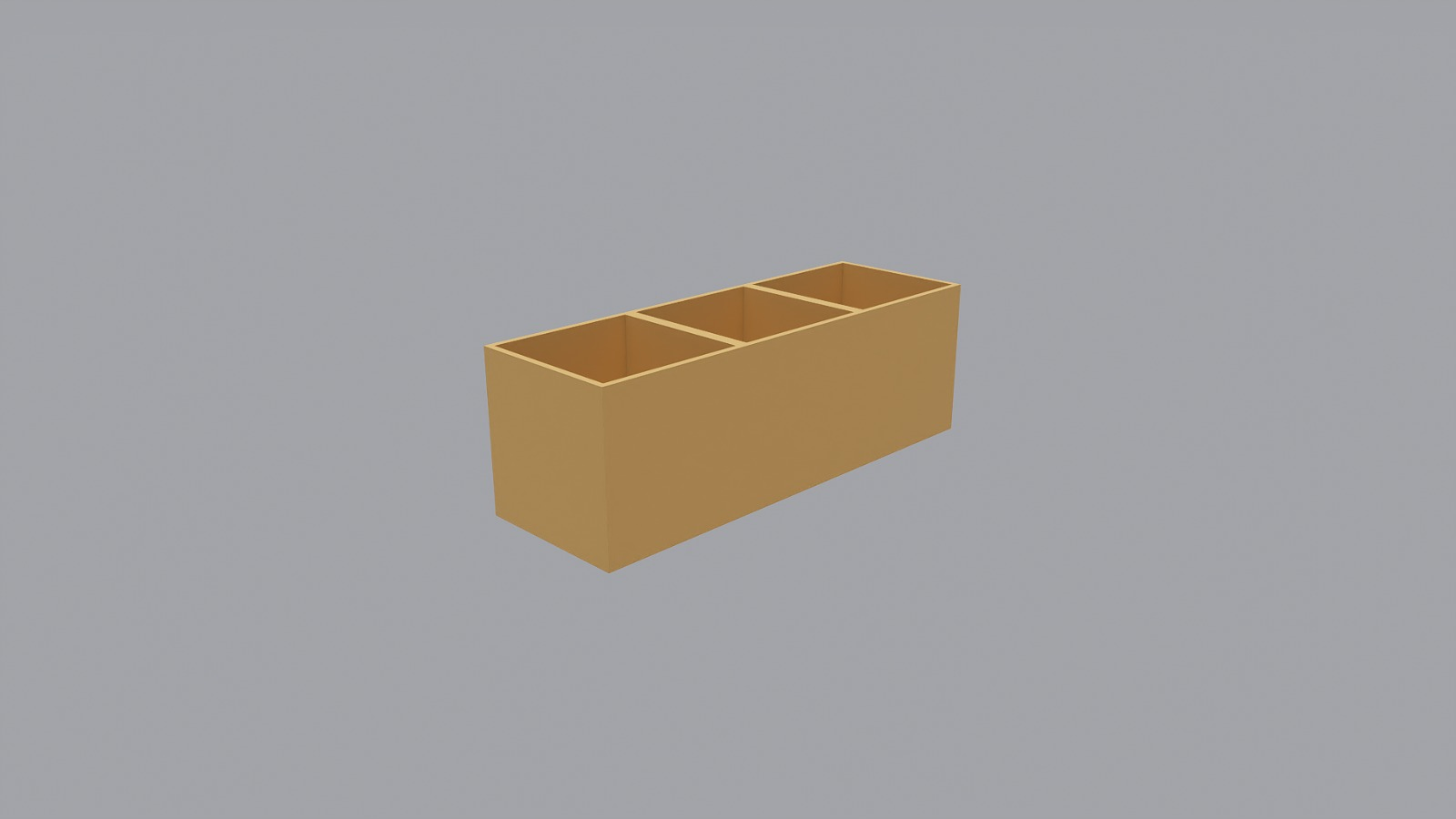

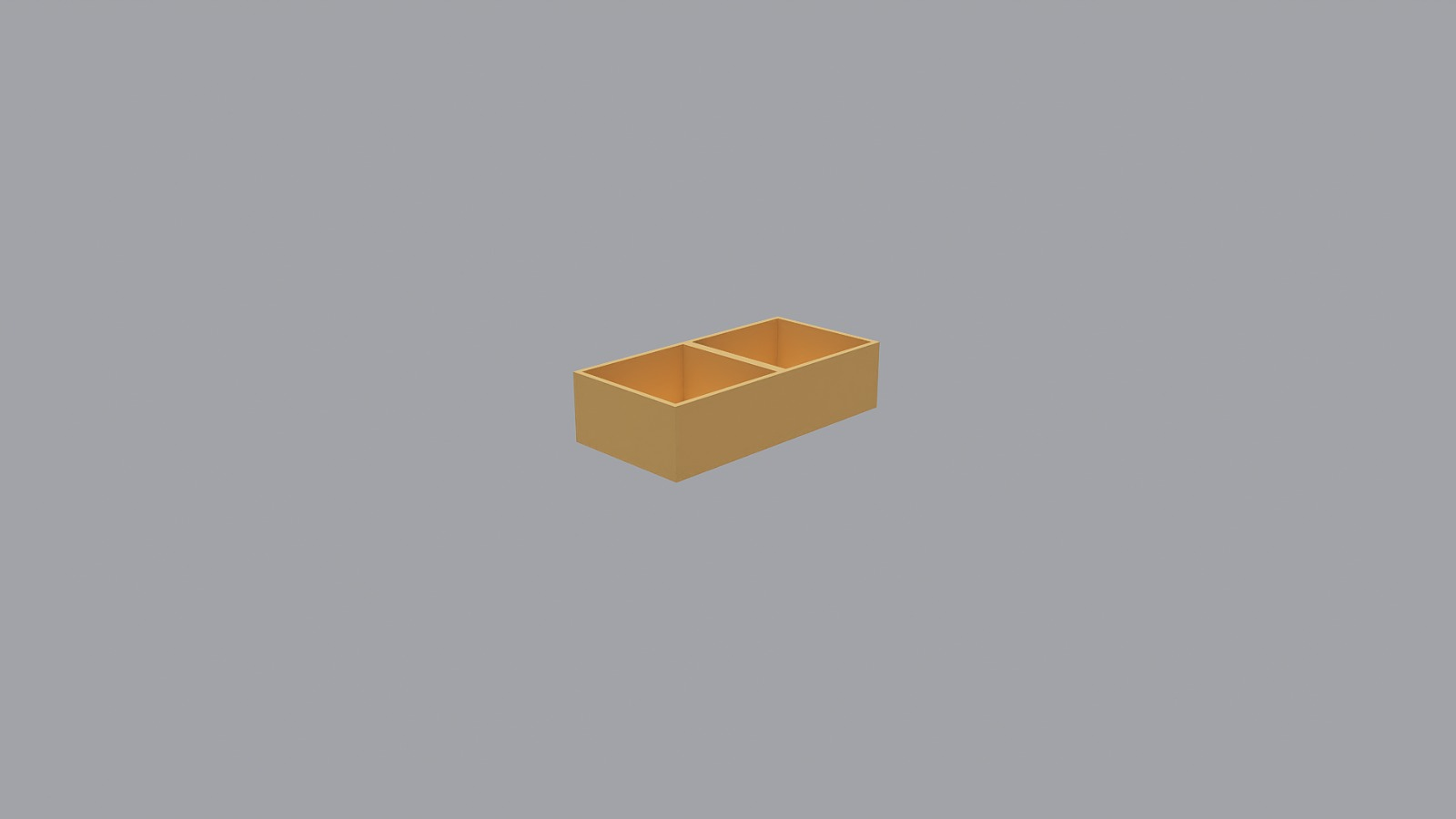

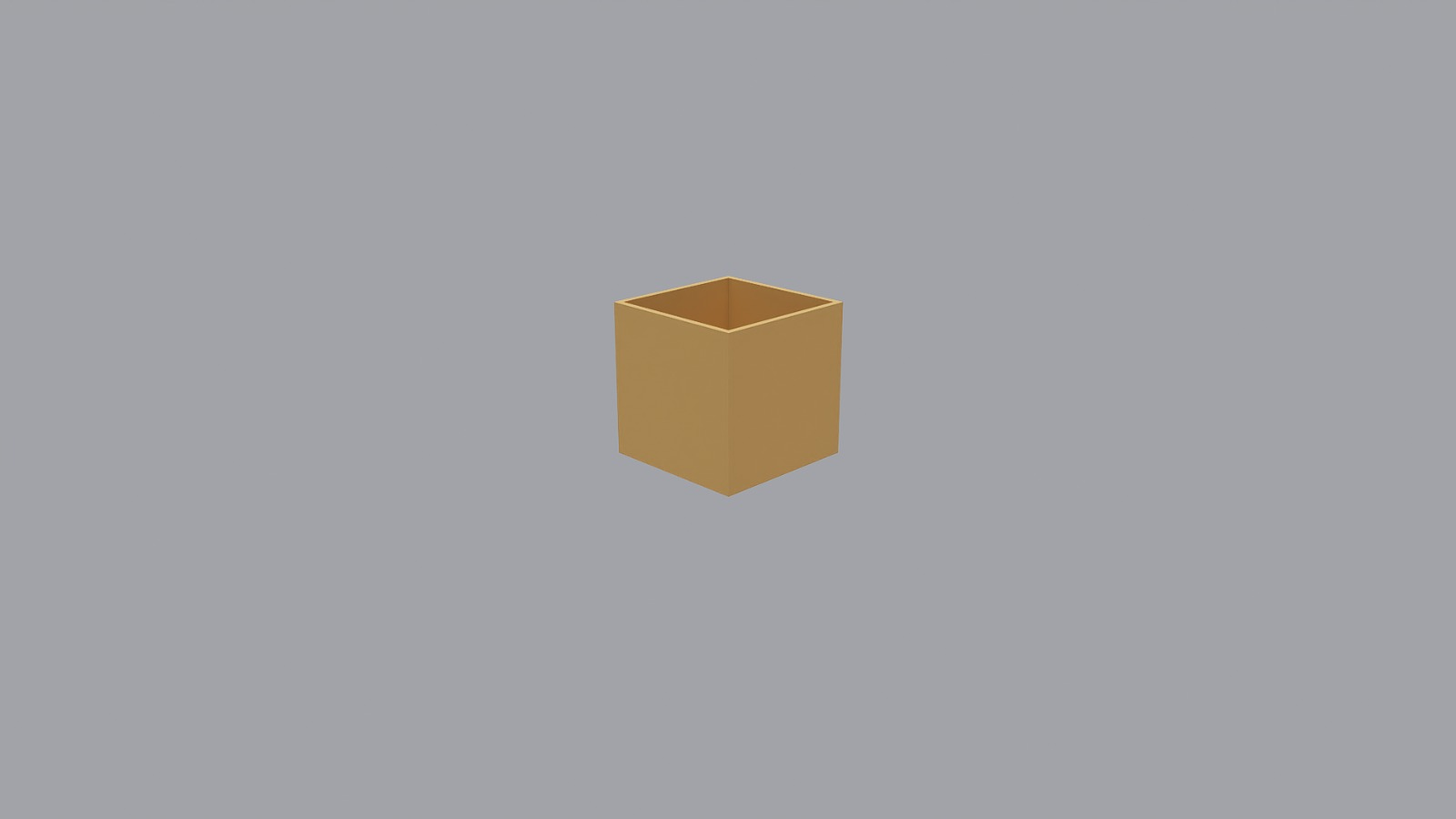

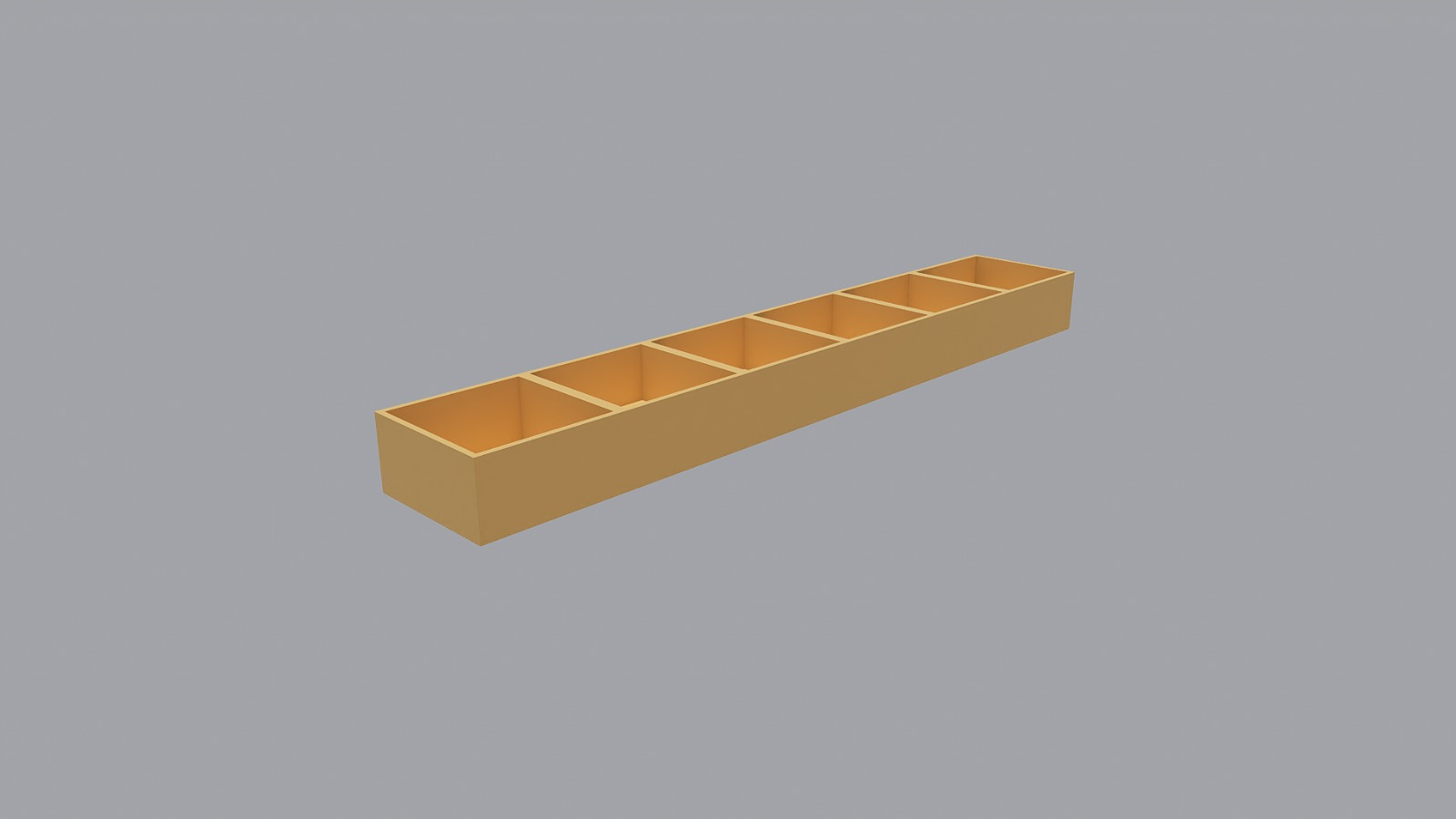

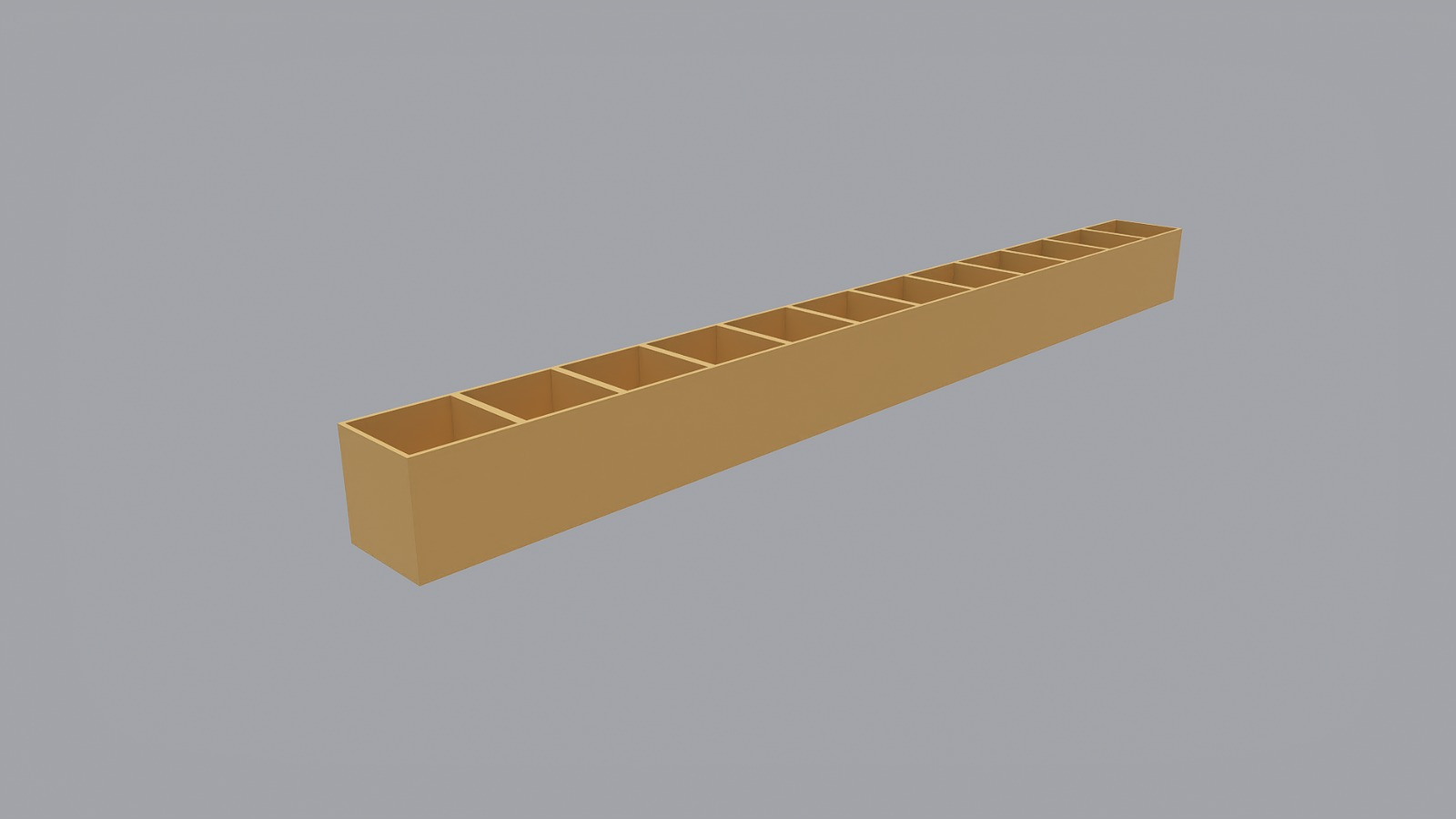

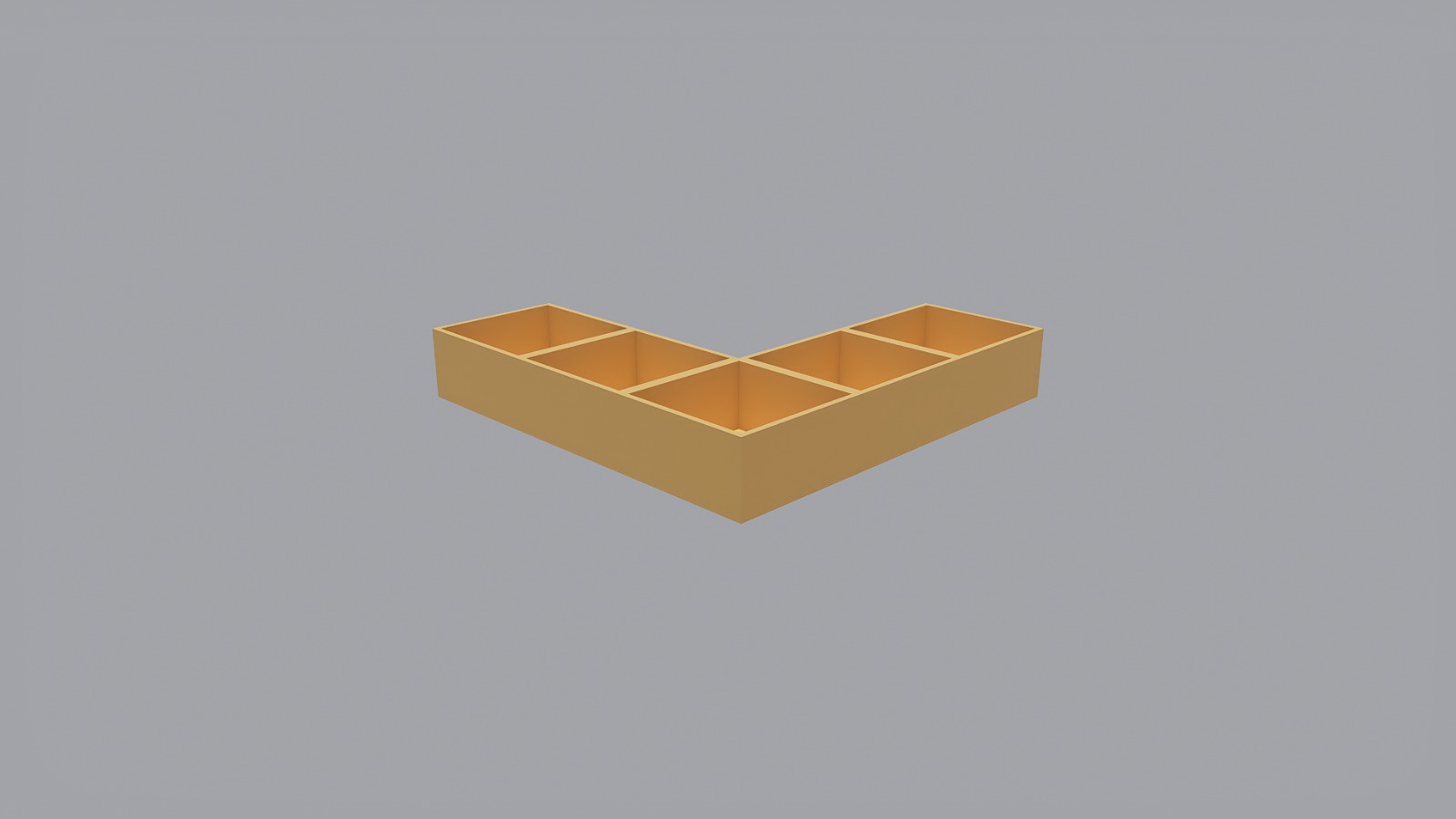

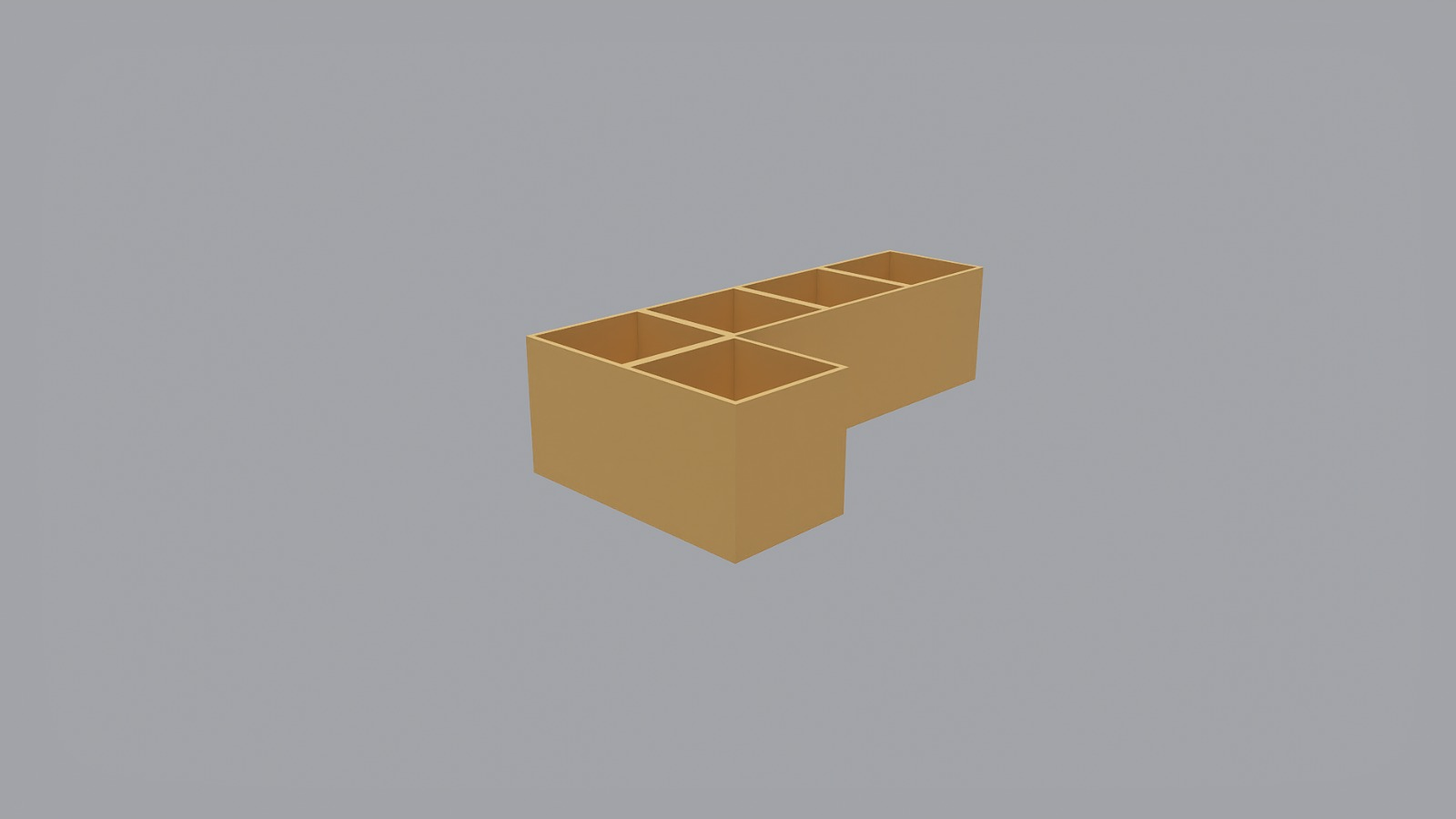

Sistem Dinding IBS Tasblock Flexi-fit

Kenali panel dinding, adaptor dinding dan adaptor tapak dalam satu sistem. Pilih komponen untuk melihat gambar yang lebih besar.

Ketebalan nominal dinding: 100 mm · 1 MC = 100 mm

15 komponen

Gambar menunjukkan bentuk komponen; saiz paparan tidak mengikut skala yang sama.

03Pemasangan

Pemasangan pertama dalam 2.5 jam.

Kaedah pembinaan Tasblock dalam tindakan: pengeluar melaporkan pemasangan pertama struktur demonstrasi ini mengambil masa 2.5 jam.

01Alat tangan kecil dan alat kuasa mudah alih
02Tanpa jentera berat dalam demonstrasi ini
03Kaedah pemasangan yang memfokuskan produktiviti

Bincang latihan pemasangan

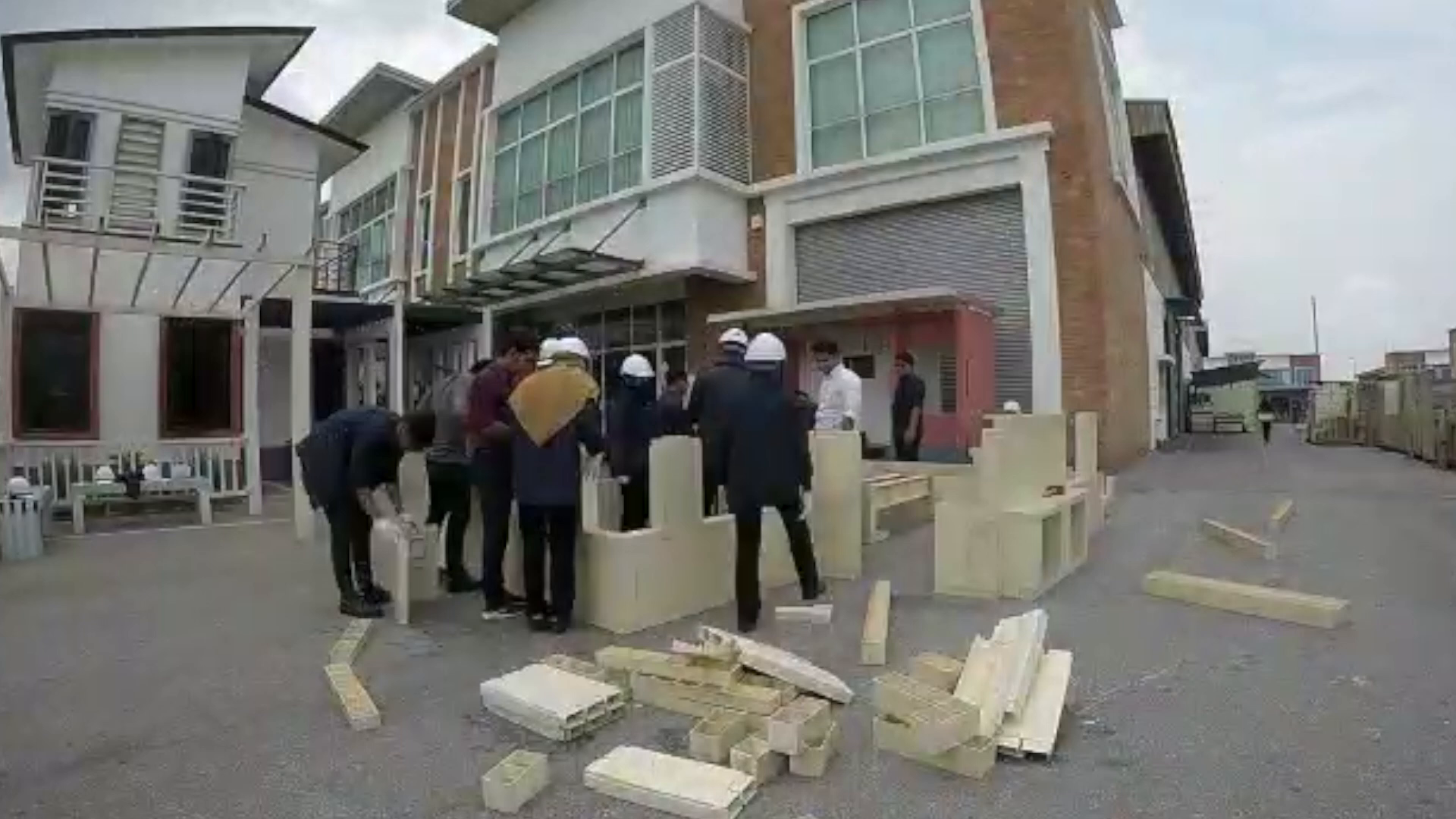

Pemasangan dinding — Tasblock (M) Sdn. Bhd. · Rakaman dipercepat14 saat

Maklumat demonstrasi: Tasblock (M) Sdn. Bhd. Masa yang dilaporkan adalah untuk demonstrasi ini, bukan tempoh menyiapkan rumah lengkap. Video dipercepat; tempoh klip berbeza daripada tempoh kerja.

04Guna semula

Dibongkar sepenuhnya dalam 45 minit.

Pengeluar menerangkan sistem demonstrasi ini sebagai sistem menanggung beban yang 100% boleh dibongkar, dengan masa pembongkaran 45 minit.

01Komponen boleh digunakan semula atau untuk tujuan baharu
02Hanya alat tangan kecil diperlukan untuk pembongkaran
03Nilai keadaan komponen sebelum penggunaan seterusnya

Lihat rujukan SEAPLAST

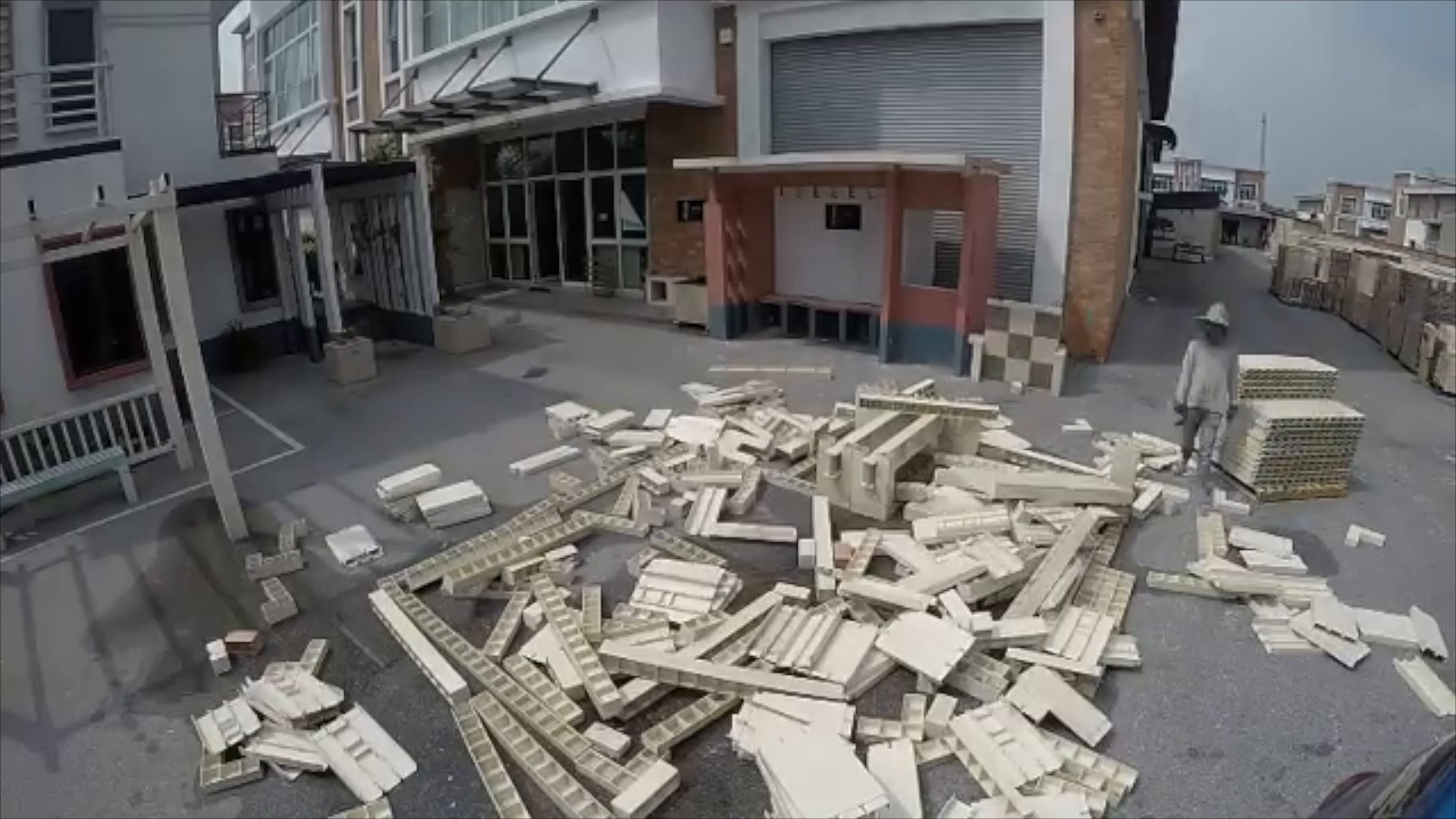

Pembongkaran untuk guna semula — Tasblock (M) Sdn. Bhd. · Rakaman dipercepat8 saat

Maklumat demonstrasi: Tasblock (M) Sdn. Bhd. Masa yang dilaporkan adalah untuk demonstrasi ini, bukan tempoh menyiapkan rumah lengkap. Video dipercepat; tempoh klip berbeza daripada tempoh kerja. Kesesuaian menanggung beban dan guna semula mengikut reka bentuk serta keadaan komponen.

05Prestasi & ujian

Prestasi bahan & aplikasi sebenar

Kenali ujian bahan, demonstrasi dan contoh penggunaan melalui imej serta maklumat Tasblock (M) Sdn. Bhd.

UJIAN BAHAN · RUJUKAN EN ISO 604

Kekuatan mampatan

Lihat urutan imej ujian dan nilai kekuatan mampatan yang dilaporkan oleh pengeluar. Nilai bahan dinyatakan dalam megapascal (MPa).

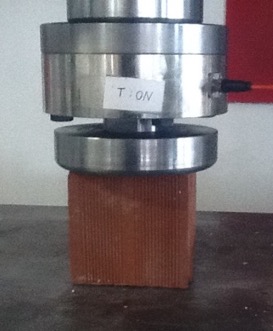

Bata tanah liat: sebelum beban — Bata tanah liat

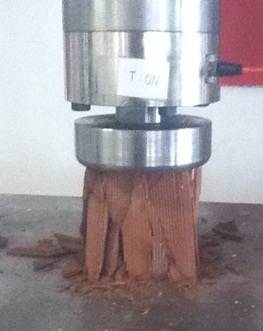

Bata tanah liat: semasa ujian — Bata tanah liat

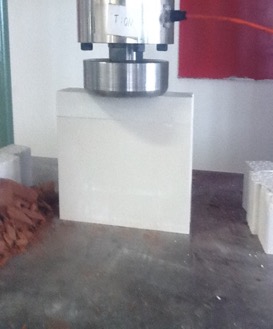

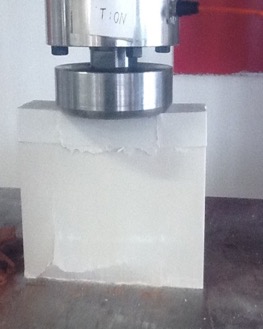

Sampel Tasblock FRP: sebelum beban — Sampel Tasblock FRP

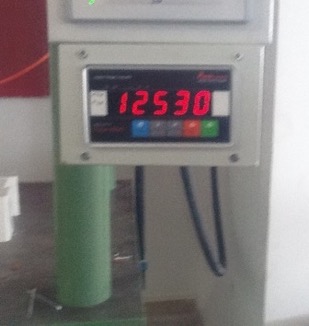

Sampel Tasblock FRP: semasa ujian — Sampel Tasblock FRP

Nilai yang dilaporkan (MPa)

Tasblock — gentian kaca81.4 MPa

Tasblock — gentian kenaf85.8 MPa

Konkrit10–40 MPa

Bata tanah liat22.7 MPa

Mortar6.9 MPa

Sumber: Tasblock (M) Sdn. Bhd. Bar konkrit menunjukkan had atas julat 10–40 MPa. Nilai mampatan bahan bukan kapasiti beban reka bentuk dinding atau bangunan; rujuk laporan ujian dan spesifikasi bahan berkaitan.

Kemasan & pemasangan penambat

Sistem plaster nipis digunakan bersama lapisan agen pengikat. Pengeluar turut menunjukkan aplikasi penambat untuk peralatan mekanikal dan elektrikal serta kelengkapan yang digantung pada dinding.

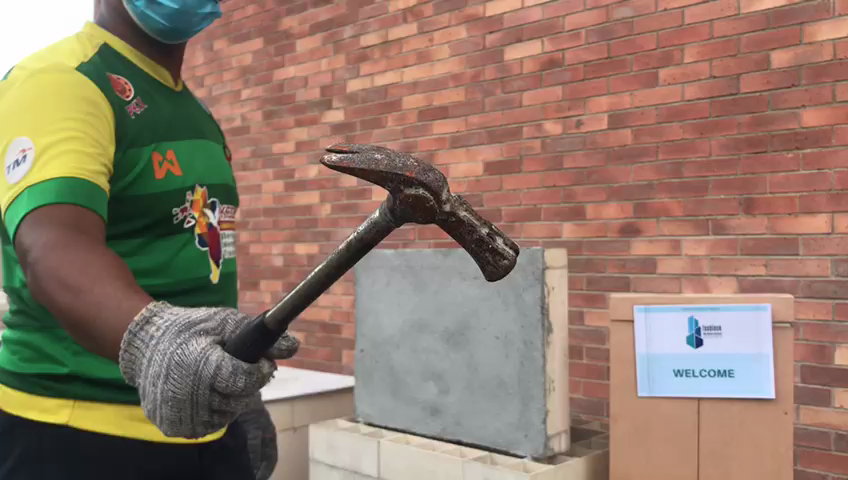

Demonstrasi lekatan plaster pada panel.
Ujian tarik keluar dan ricih penambat diterangkan oleh pengeluar.
Jenis skru, penambat dan beban pemasangan perlu dipadankan dengan spesifikasi komponen.

Demonstrasi pada panel berkemasan plaster

DEMONSTRASI PENAMBAT · 1 MIN 22 SAAT

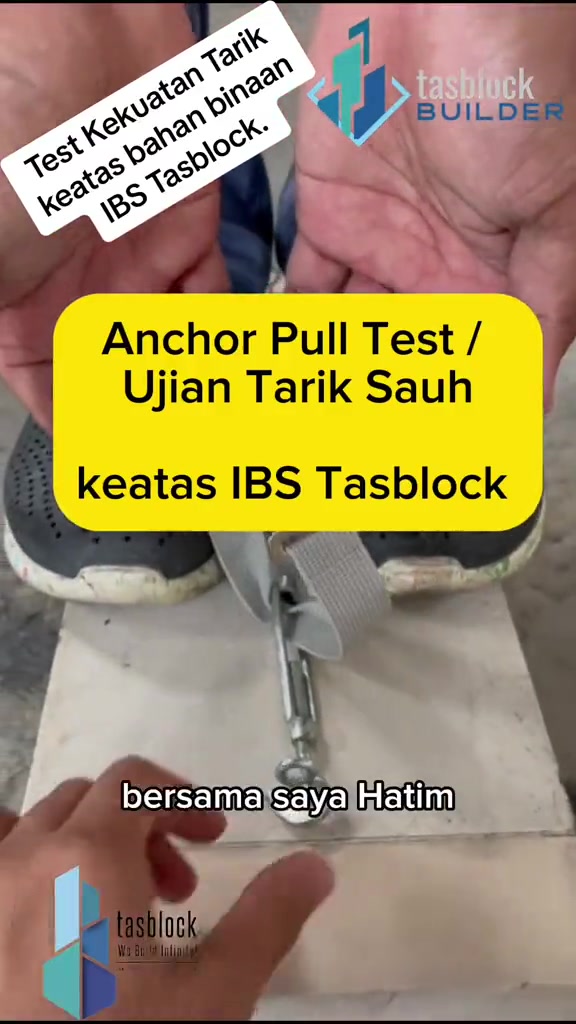

Tarik sauh pada panel Tasblock

Demonstrasi tarik sauh

Penambat pada sampel panel ditarik menggunakan penimbang digital tangan. Bacaan meningkat sehingga operator menghentikan tarikan; penambat tidak ditunjukkan tercabut.

Apa yang boleh dilihat

Cara penambat dipasang dan tindak balasnya semasa tarikan tangan.

Nota penggunaan & had demonstrasi

Rakaman ini bukan ujian sehingga gagal atau penentuan beban kerja selamat. Pilih penambat mengikut jenis pengikat, keadaan panel dan laporan ujian berkaitan.

DEMONSTRASI BUNYI · 2 MIN 44 SAAT

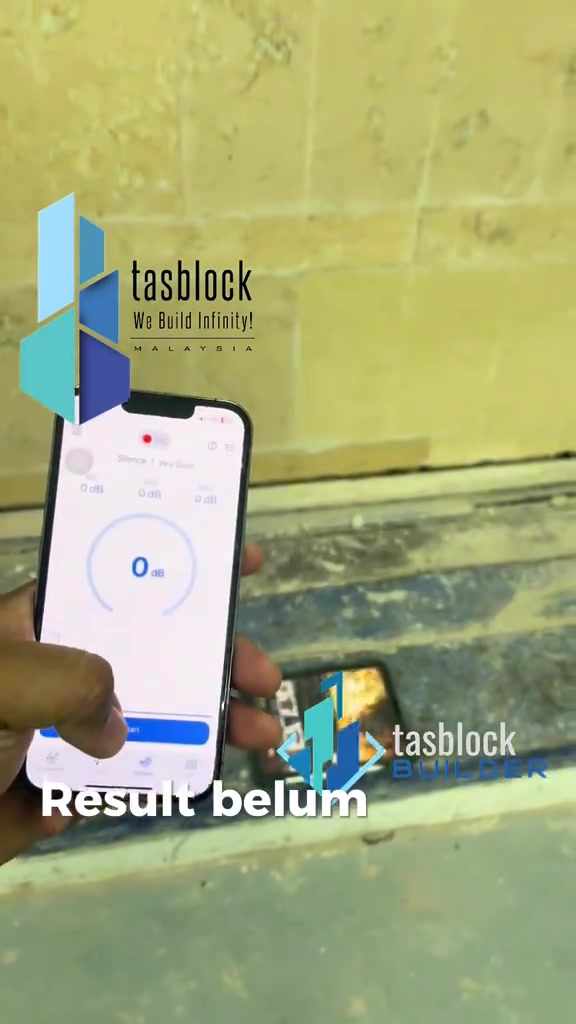

Bunyi & penebatan dinding Tasblock

Demonstrasi penebatan bunyi

Spesimen dinding, sumber bunyi dan meter telefon digunakan untuk membandingkan pemerhatian bunyi berhampiran panel dan di ruang bersebelahan.

Apa yang boleh dilihat

Perbezaan bunyi mengikut tempat bacaan. Penyampai menyebut SIRIM; keputusan rasmi belum diperoleh ketika rakaman dibuat.

Nota bacaan & had demonstrasi

Bunyi ketukan dan penebatan antara ruang ialah dua perkara berbeza. Bacaan telefon berubah mengikut lokasi, jarak, bunyi latar dan keadaan ujian; ia tidak menetapkan STC/Rw atau pengurangan bunyi tertentu. Rujuk laporan akustik bagi susunan dinding dan kemasan yang diuji.

DEMONSTRASI API

Tindak balas bahan terhadap api

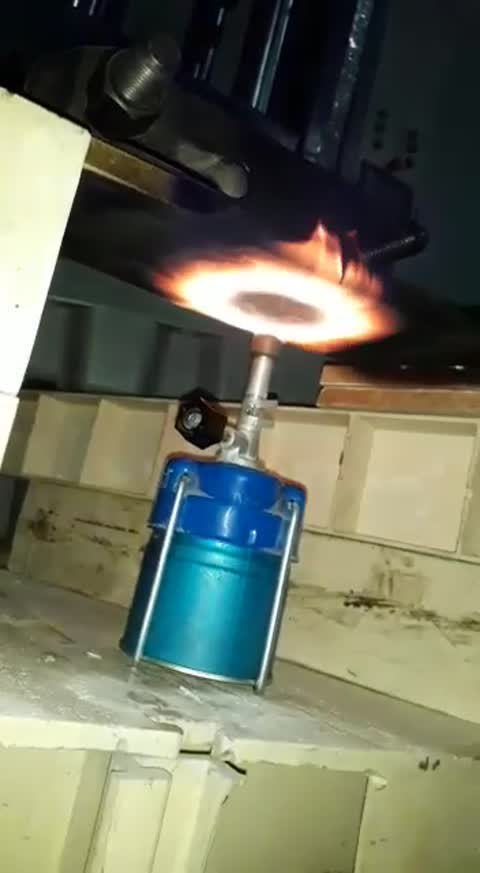

Demonstrasi api

Rakaman menunjukkan bio-komposit kenaf didedahkan kepada nyalaan terus. Bahan rujukan menyatakan pendedahan selama 1 jam dan nyalaan padam kira-kira 3 saat selepas pembakar dialihkan.

Apa yang boleh dilihat

Tindak balas sampel terhadap nyalaan. Demonstrasi dikaitkan dengan Agensi Nuklear Malaysia dalam rujukan asal.

Nota penggunaan & had demonstrasi

Rakaman tidak mengesahkan penarafan ketahanan api bagi keseluruhan dinding atau bangunan. Rujuk dokumen ujian sistem yang berkaitan untuk spesifikasi projek.

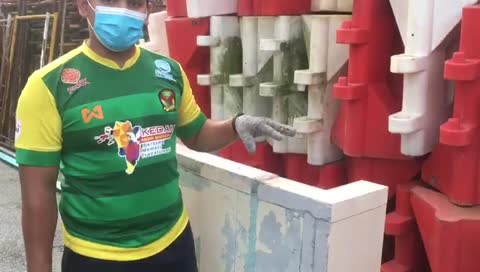

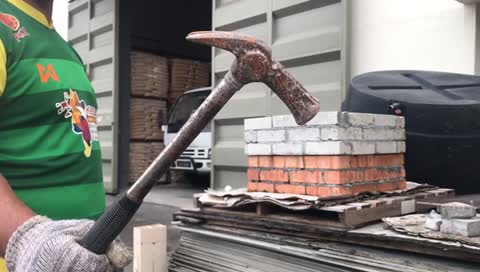

Lihat demonstrasi impak bahan

Tiga rakaman asal menunjukkan hentaman pada bata tanah liat, bata simen dan panel Tasblock. Rakaman demonstrasi ini membantu melihat tindak balas bahan; ia bukan perbandingan makmal dengan keadaan ujian seragam.

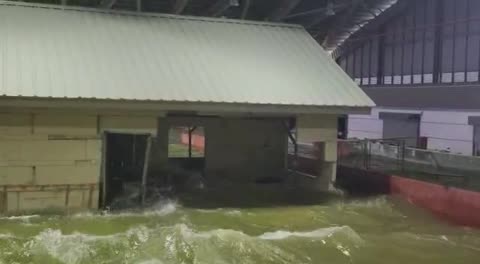

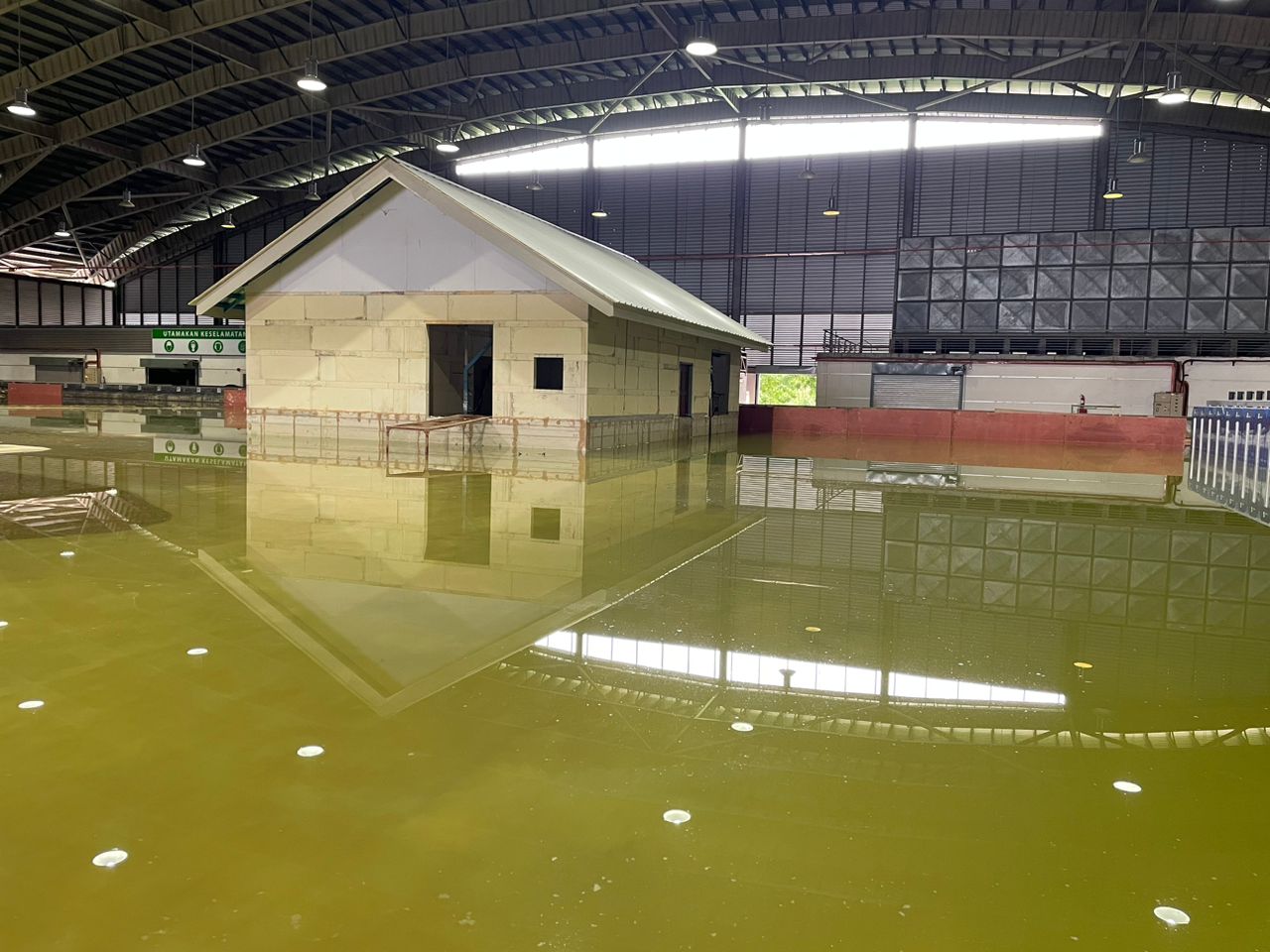

Ujian banjir & beban kitaran

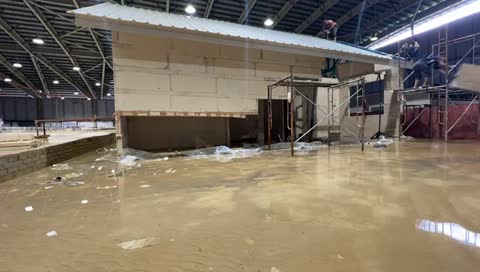

Ujian struktur bersaiz sebenar dilaporkan dijalankan pada Mac 2023 di NAHRIM bersama UKM. Pengeluar menamakan ujian ini “test to destruction”, dengan tempoh 100 minit dan paras air 800 mm. Menurut sumber, struktur rumah kekal berdiri walaupun dinding hadapan dihanyutkan. Rakaman kedua menunjukkan pembongkaran selepas ujian; ia bukan rakaman rumah runtuh semasa ujian.

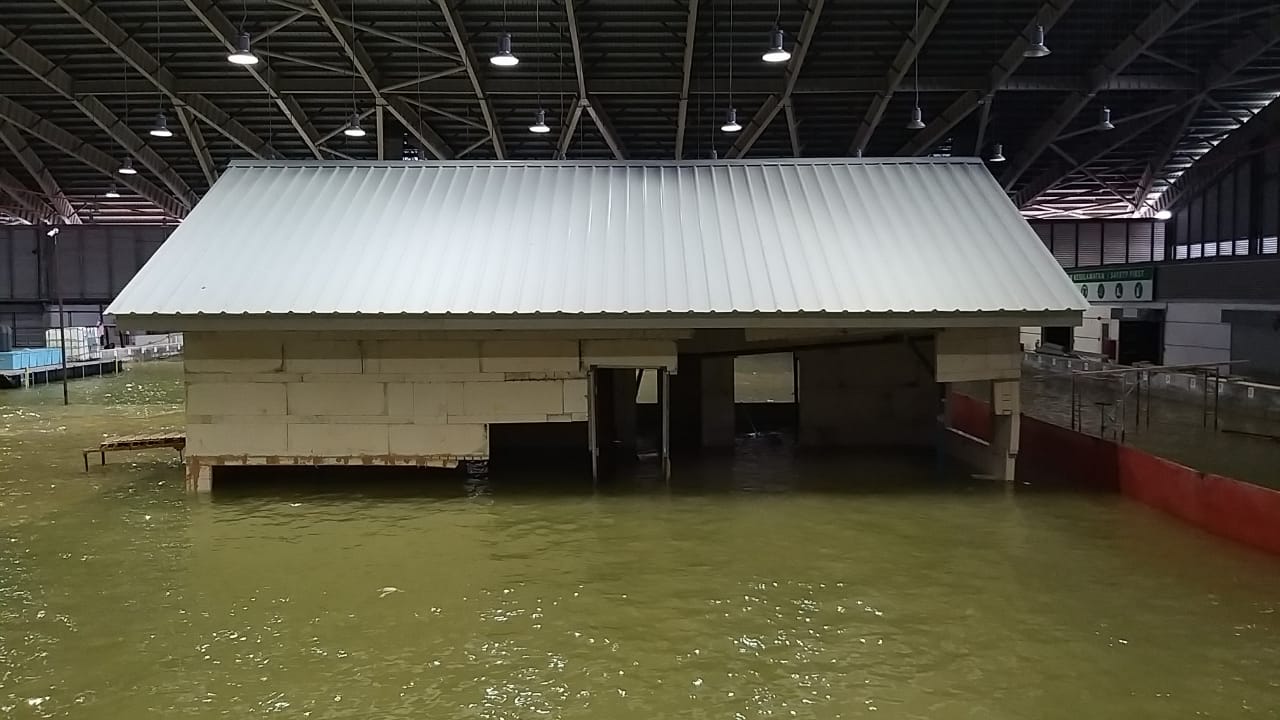

Selepas ujian — keadaan struktur dalam rekod pengeluar

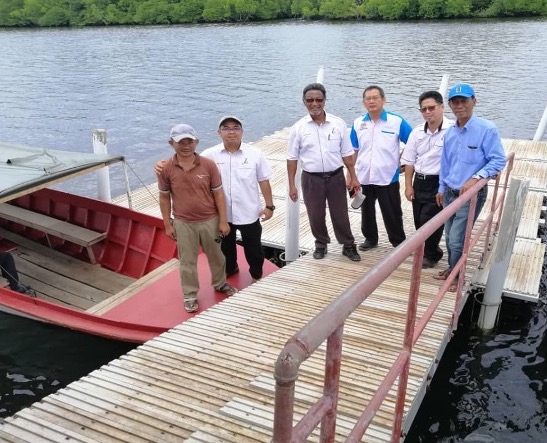

Jeti terapung di Tanjong Kapor, Semporna

Aplikasi luar & persekitaran air

Jeti terapung Tanjong Kapor di Semporna ialah contoh aplikasi tahun 2018 dalam rekod pengeluar. Bahan komposit diperkenalkan untuk aplikasi seperti jeti terapung, rumah air dan dek luaran, mengikut reka bentuk serta spesifikasi bahan.

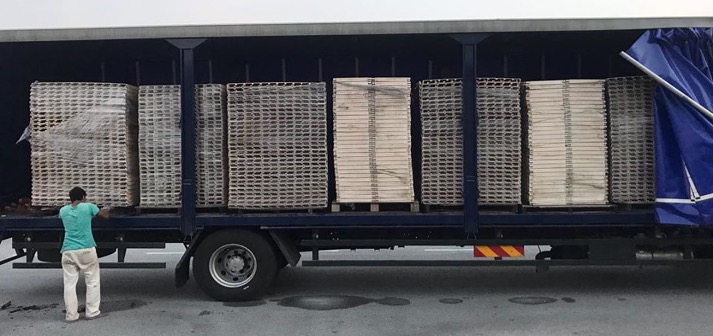

Komponen Tasblock dimuatkan ke dalam treler

Pengendalian bahan & logistik

Dalam contoh FELDA, satu treler 40 kaki membawa set komponen bagi satu asrama bersama blok tandas. Penyusunan komponen dan berat bahan membantu perancangan penghantaran, pengendalian tapak dan penggunaan semula.

06Perbandingan IBS

BANDINGKAN PENDEKATAN BINAAN

Tasblock berbanding sistem IBS lain

Perbandingan ciri oleh Tasblock (M) Sdn. Bhd. untuk membantu anda mengenali perbezaan antara sistem.

Pada skrin kecil, leret jadual ke kiri atau kanan. ✓ = ditandakan mempunyai ciri; ✕ = tidak ditandakan mempunyai ciri dalam perbandingan pengeluar.

Perbandingan pengeluar bagi lima sistem binaan
Ciri produk	Tasblock	Konkrit pratuang (PC)	Blok / bata	Kerangka keluli	Acuan guna semula
Kawalan kualiti	Ya	Ya	Ya	Ya	Ya
Ringan	Ya	Tidak	Tidak	Ya	Tidak
Pembinaan pantas	Ya	Ya	Tidak	Ya	Ya
Mudah dikendalikan	Ya	Tidak	Ya	Tidak	Tidak
Mampan	Ya	Ya	Ya	Ya	Ya
Kos overhed rendah	Ya	Tidak	Ya	Ya	Tidak
Pekerja berkemahiran umum	Ya	Tidak	Ya	Tidak	Tidak
Tidak memerlukan reka bentuk berulang	Ya	Tidak	Ya	Ya	Tidak
Kebiasaan dalam industri	Tidak	Ya	Ya	Ya	Ya
Skor IBS*	1*	1–0.6	0.4–0.8	Tidak dinyatakan	0.2–0.6
Fleksibiliti aplikasi	Terbaik	Baik	Baik	Baik	Rendah

*Angka skor dipetik daripada jadual pengeluar yang merujuk Jadual 2, CIS 18:2018. Ruang kosong bagi kerangka keluli ditunjukkan sebagai “Tidak dinyatakan”.

Nota pengeluar: Tasblock IBS ialah sistem struktur menanggung beban dengan pembinaan 100% kering dan penyelesaian sistem lengkap. Perbandingan ini ialah penilaian pengeluar, bukan penarafan bebas atau skor IBS yang disahkan untuk projek anda.

Jawapan ringkas untuk perancangan anda

Apakah sistem IBS Tasblock Flexi-fit?

Sistem binaan berasaskan komponen komposit seperti panel dinding, adaptor dan penyambung. Panel dan adaptor disusun menggunakan sambungan Flexi-fit; pemilihan komponen serta susunan pemasangan perlu mengikut pelan dan butiran teknikal yang disahkan.

Adakah semua panel IBS menggunakan sistem yang sama?

Tidak. IBS ialah kategori kaedah pembinaan. Bahan, sambungan, dimensi dan dokumen teknikal berbeza mengikut sistem. Rujuk spesifikasi Tasblock untuk komponen yang digunakan dalam projek anda.

Hubungi kami untuk semakan projek →

Sistem IBS Tasblock & Cara Pemasangan

Satu sistem. Lihat bagaimana ia bersambung.

Sistem Dinding IBS Tasblock Flexi-fit

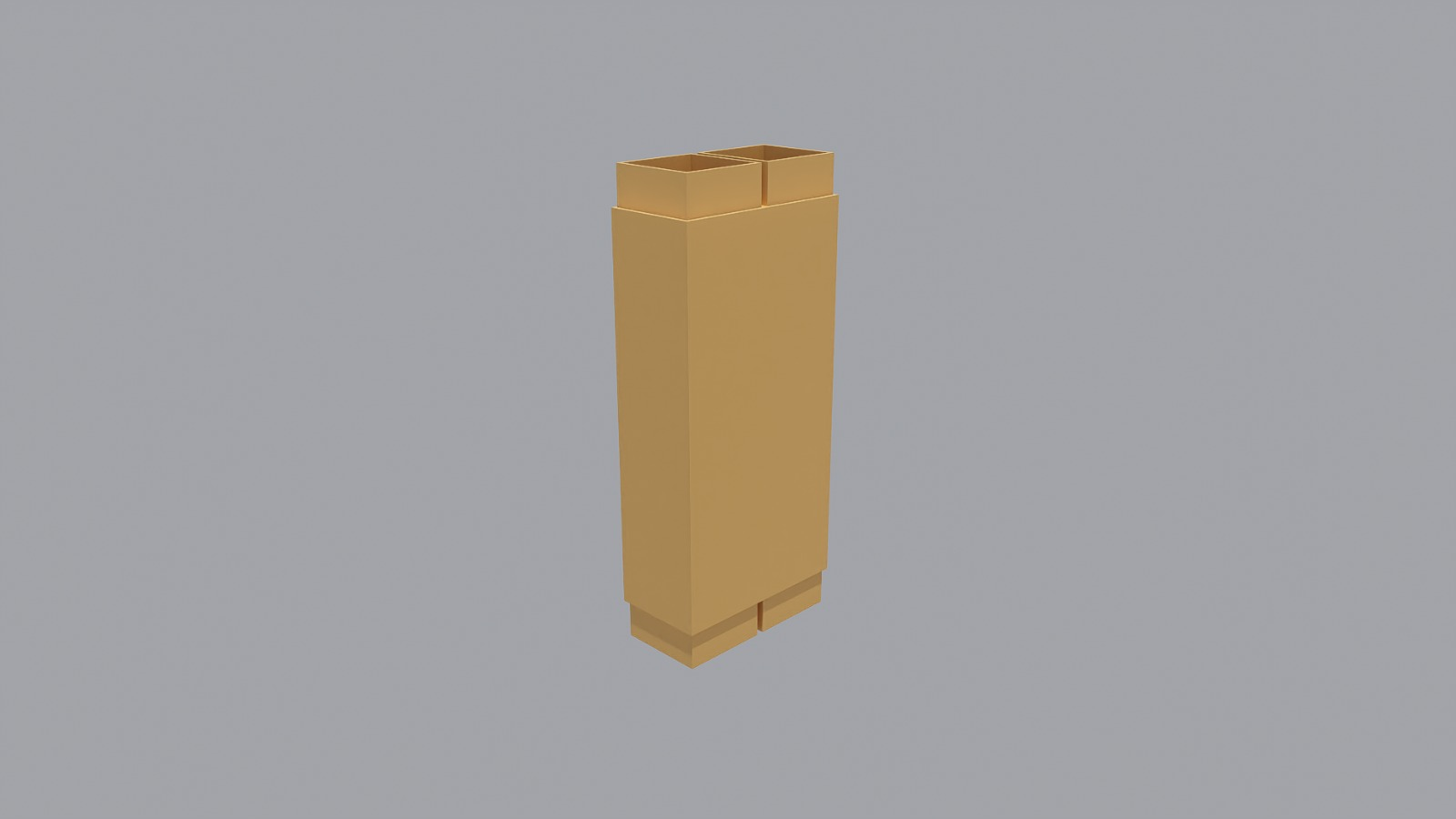

W2

W3

W12

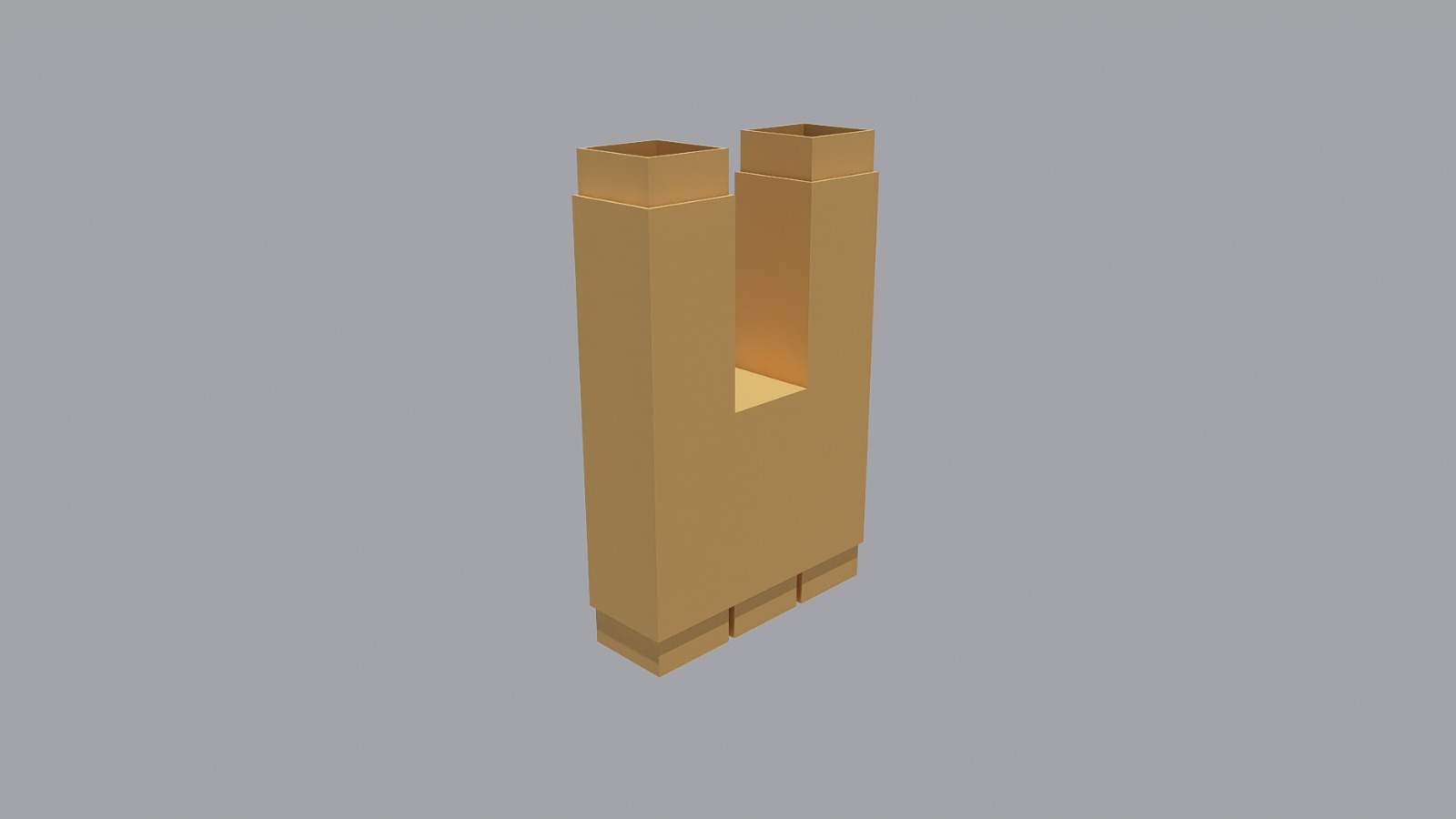

WB

A1

A2

A3

A12

AC 2×4

B1

B2

B3

B6

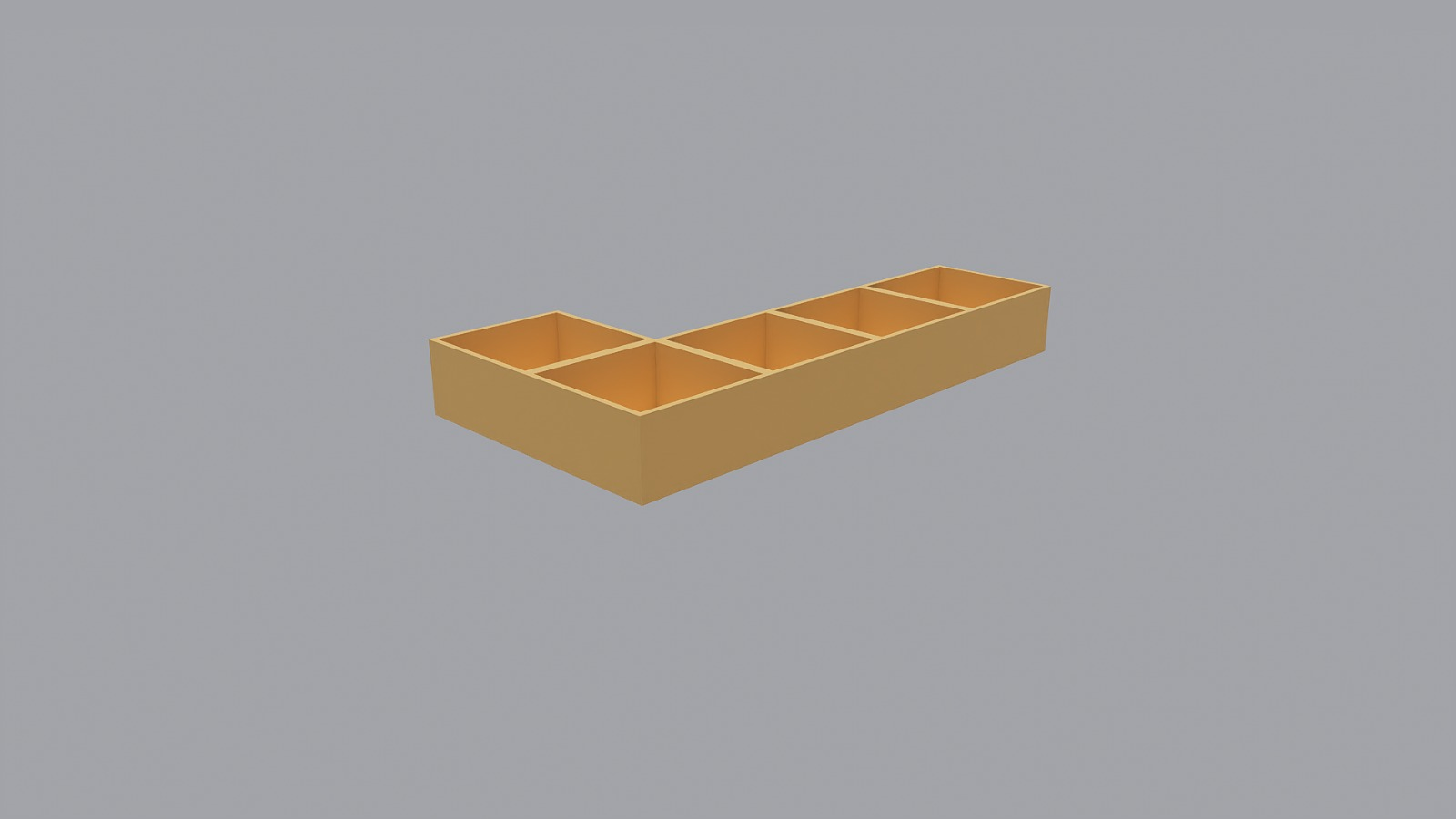

BC 2×4
